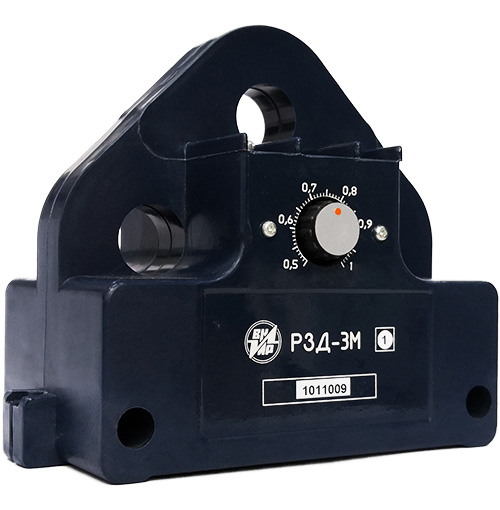

Реле защиты электродвигателей типа РЗД-ЗМ

Реле предназначены для защиты трехфазных асинхронных электродвигателей напряжением до 1 кВ от неполнофазных режимов, коротких замыканий в обмотке статора и перегрузок.
Реле обеспечивают отключение защищаемых электродвигателей путем воздействия на катушку магнитного пускателя или дистанционный расцепитель автоматического выключателя.
Питание реле осуществляется от токовых цепей защищаемого электродвигателя, что является существенным преимуществом данных реле защиты.

При подключении реле каждая фазная жила (А, В, С) силового кабеля, обеспечивающего питание электродвигателя, пропускается через одно из отверстий в корпусе реле (РЗД-3М1,
РЗД-ЗМ2, РЗД-3М3) или окно отдельного трансформатора тока (РЗД-3М4, РЗД-3М5, РЗД-3М6) необходимое количество раз (W1) в соответствии с таблицей 1.

Номинальные ампервитки (IWном) каждого типоисполнения реле приведены в табл. 1. В зависимости от номинальных ампервитков реле имеет 6 типоисполнений. В пределах указанных диапазонов номинальных токов защищаемого электродвигателя уставка по току срабатывания регулируется с помощью потенциометра на лицевой стороне реле.

Реле изготавливаются в климатическом исполнении УХЛ3.1 по ГОСТ 15150. Реле соответствуют ТУ 3425-109-00216823-2001. Срок службы 12 лет.

Условия эксплуатации:
– рабочая температура окружающей среды – от минус 40 до 50°С;
– степень защиты по корпусу IP40, по выводам IP00;
– относительная влажность до 98 % при температуре 25 °С;
– вибрационные нагрузки в диапазоне частот от 0,5 до 100 Гц с ускорением 1g.
